RL Dachsoftware – Digitale Vermessung & Planung

Du fliegst dein Dach mit der Drohne, SKYMODEL erstellt das 3D-Modell und 3D-DachCAD macht daraus inkl. baulicher Veränderungen ein prüfbares Ist- und Soll-Aufmaß für Angebot, Abrechnung und Planung.

• Maßhaltiges Drohnenaufmaß in 3D ohne Gerüst und Leiter
• Ideal für PV-Planung, Sanierungen und Gutachten
• Direkter SXML-Import in 3D-DachCAD
• Nachbearbeitung zum Soll-Aufmaß

Wann Dir ein Drohnenaufmaß in 3D wirklich weiterhilft

Mit der Drohne erstellst du zuerst ein maßhaltiges Dach-Ist-Aufmaß.
In Kombination mit SKYMODEL und 3D-DachCAD machst du daraus bei Bedarf ein Dach-Soll-Aufmaß – inklusive baulicher Änderungen, Anbauten oder PV-Belegung.

Drohnenaufmaß in 3D ist ideal für dich, wenn du:

• Deine Mitarbeiter vor unnötigen Gefahren schützen möchtest
• komplexe Dächer mit vielen Kehlen, Gauben und Walmen vermessen musst,
• Dächer für PV-Anlagen (Übergabe an PV*SOL und SunnyDesign) planst und exakte Ist-Flächen plus Soll-Belegung brauchst,
• große Objekte (Schulen, Hallen, Wohnanlagen) dokumentieren willst,
• Aufmaßzeiten drastisch reduzieren und trotzdem prüfbare Ergebnisse haben möchtest.

Vom Drohnenflug zum Ist- und Soll-Aufmaß – in 4 Schritten

Schritt 1 – Dach befliegen (Ist-Daten aufnehmen)
Du fliegst das Gebäude mit deiner Drohne ab und erstellst überlappende Fotos aus allen relevanten Perspektiven.

Schritt 2 – 3D-Modell in SkyModel erzeugen

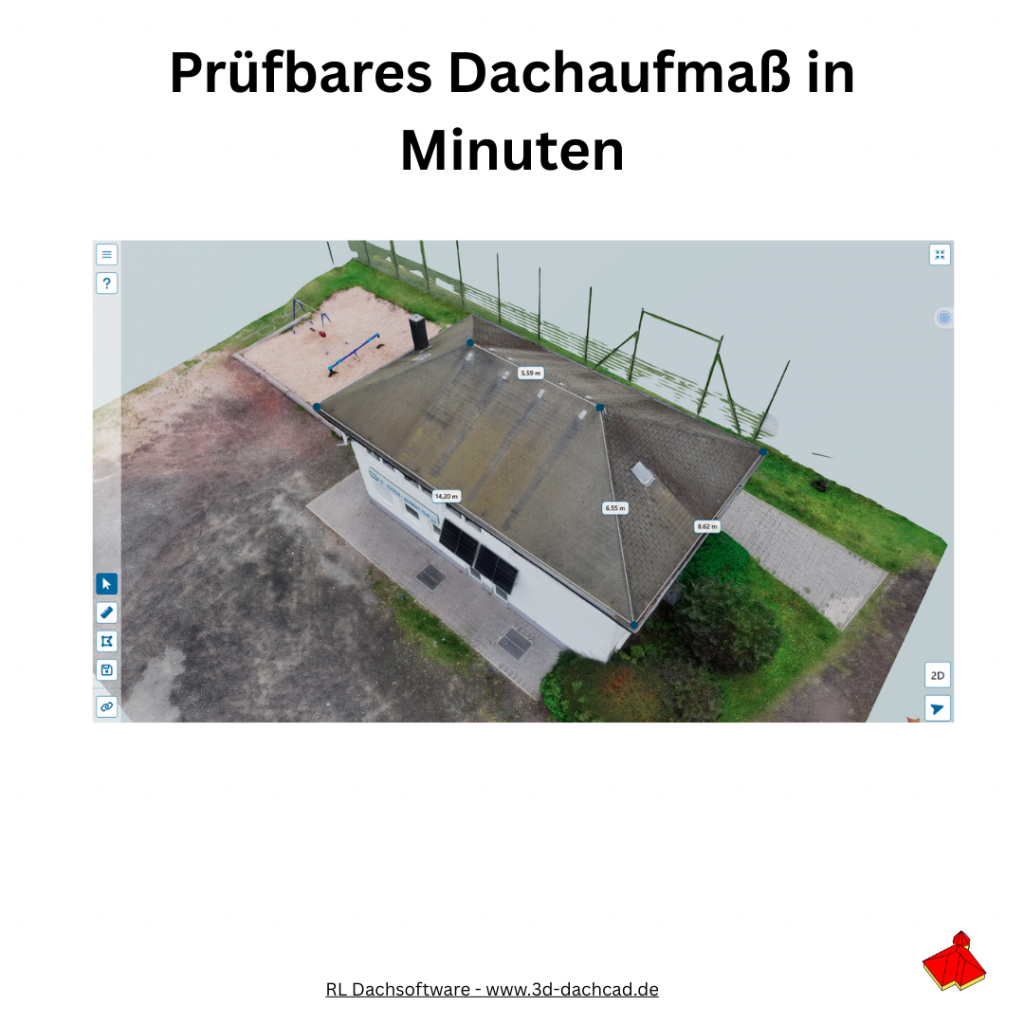

Du lädst die Bilder bei SKYMODEL hoch. Dort entsteht ein maßhaltiges 3D-Modell deines Dachs – dein digitales Dach-Ist-Aufmaß.

Schritt 3 – SXML-Datei exportieren
Aus SKYMODEL exportierst du das Dach als SXML-Datei. Diese Datei enthält alle Dachkanten und ist direkt auf 3D-DachCAD abgestimmt.

Schritt 4 – In 3D-DachCAD zum Soll-Aufmaß weiterverarbeiten
Du öffnest die SXML-Datei in 3D-DachCAD. Die Flächenkanten sind schon vorhanden – du zeichnest nur noch über „freie Dachfläche“ deine Flächen nach.
3D-DachCAD berechnet Flächen, Längen, Neigungen und Listen automatisch.
So entsteht aus dem digitalen Ist-Dach in wenigen Minuten ein prüfbares Ist- und Soll-Aufmaß für Angebot, Abrechnung und Planung.

Ergebnis: Du sparst dir unzählige manuelle Messlinien im 3D-Modell und kommst schnell von der Realität (Ist) zu deinem geplanten Dach (Soll).

Warum du mit Drohnen-Ist-Aufmaß und 3D-DachCAD so viel Zeit sparst

Gerade bei komplexen Dächern wäre ein klassisches Aufmaß auf der Baustelle extrem aufwendig.
Mit SkyModel und 3D-DachCAD läuft der Prozess deutlich schlanker:

• Du bekommst ein vollständiges Dach-Ist-Aufmaß direkt aus dem Drohnenmodell.
• 3D-DachCAD übernimmt die automatische Auswertung – Flächen, Längen und Neigungen entstehen aus der SXML-Geometrie.
• Änderungen für dein Angebot (z. B. Anbauten, Aufdopplungen, PV-Belegung) setzt du direkt im Modell um und erzeugst dadurch ein sauberes Soll-Aufmaß.
• Beide Zustände – Ist und Soll – bleiben nachvollziehbar und damit prüfbar dokumentiert.

Praxis-Beispiele – vom Spezialdach bis zum Walmdach

Beispiel 1 – Waldorfschule mit prismatischen Dachflächen

Viele Dachflächen, kaum rechte Winkel – ein klassischer Albtraum fürs manuelle Aufmaß.
Mit Drohne und SKYMODEL erzeugst du ein präzises 3D-Modell. Die SXML-Datei liefert dir in 3D-DachCAD alle Flächenkanten als Dach-Ist-Aufmaß.
Du zeichnest die Dachflächen nach, 3D-DachCAD berechnet automatisch alle Flächen und Längen – fertig ist das prüfbare Ist-Aufmaß für Angebot, Abrechnung und Doku.

Beispiel 2 – Walmdach: vom Ist- zum Soll-Aufmaß

Bei Umdeckungen oder Sanierungen brauchst du mehr als nur den Ist-Zustand.
In SKYMODEL erhältst du zunächst dein Ist-Aufmaß des bestehenden Walmdachs.
In 3D-DachCAD nutzt du das Linienmodell als Grundlage, passt Dachform, Anbauten und Maße an und erzeugst daraus dein Soll-Aufmaß:

• Grundrissmaße und Dachüberstände liest du direkt aus der Geometrie,
• Dachneigung und Flächen siehst im Programm in den Eigenschaften,
• Änderungen für Angebot oder Sanierung trägst du im Modell nach.

So hast du Ist und Soll sauber getrennt – aber beide auf derselben Datenbasis.

Für wen Ist- und Soll-Aufmaß mit der Drohne besonders spannend ist!

• Dachdeckerbetriebe mit regelmäßig komplexen oder großen Dächern
• Solarteure, die exakte Ist-Daten UND ein geplantes Soll-Dach für die PV-Belegung brauchen
• Planer, Sachverständige und Gutachter mit hohen Anforderungen an Nachvollziehbarkeit
• Betriebe, die ihre Drohne nicht nur für Fotos, sondern für echte Aufmaßprozesse nutzen wollen

So steigst du in Drohnen-Ist-Aufmaß und Soll-Planung mit 3D-DachCAD ein

Du hast bereits eine Drohne oder planst die Anschaffung?
Ich zeige dir, wie du mit SKYMODEL und 3D-DachCAD:

• aus deinem Drohnenflug ein digitales Dach-Ist-Aufmaß machst und
• daraus in 3D-DachCAD schnell ein prüfbares Soll-Aufmaß für Angebot, Abrechnung und Planung erzeugst.

Auf Wunsch schauen wir uns gemeinsam dein erstes Projekt an und spielen den kompletten Ablauf vom Drohnenflug bis zum fertigen Aufmaß durch.
